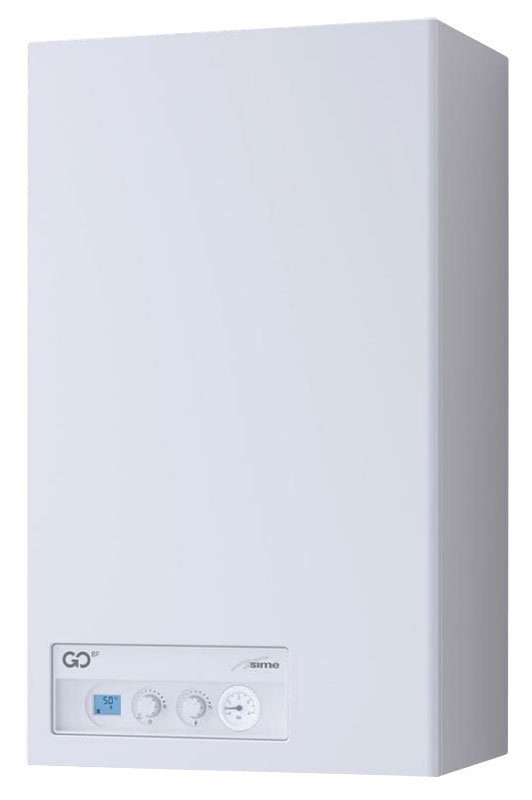

Настенный газовый котел Sime GO BF
Sime GO BF - эффективный компактный двухконтурный настенный газовый котел последнего поколения, который отлично подходит для индивидуальных строений. Простота использования, элегантный дизайн и исключительные технические характеристики позволяют обеспечить высокие стандарты отопления и производства горячей воды, гарантируя наилучшее качество от компании Sime.
Низкотемпературное модулирующее устройство Sime GO BF имеет технические и эксплуатационные характеристики, которые способны удовлетворить Ваши потребности в отоплении и немедленном снабжении горячей водой с низкими эксплуатационными расходами в условиях максимальной безопасности.
Преимущества настенного газового котла Sime GO BF
- два теплообменника,
- высокая надежность благодаря проверенному качеству компонентов,
- управление ГВС с помощью двойного датчика,
- простота обслуживания благодаря легкому доступу ко всем компонентам,
- встроенная погодозависимая автоматика,
- маленький вес и сверхкомпактные размеры,
- 3 двухконтурных модели с закрытой камерой сгорания и проточным контуром ГВС от 19,0 до 26,2 кВт.
Модельный ряд котлов Sime GO BF
- Sime GO BF 18 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 19 кВт.
- Sime GO BF 25 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 23,5 кВт.
- Sime GO BF 30 - настенный двухконтурный газовый котел с закрытой камерой сгорания мощностью 26,2 кВт.
Основные характеристики котла Sime GO BF
Sime GO BF - это навесные низкотемпературные котлы, разработанные компанией Sime для отопления и горячего водоснабжения (ГВС). Основные конструкторские решения, примененные компанией Sime в котлах Sime GO BF:
- атмосферная горелка с медным теплообменником для контура отопления и теплообменник с функцией ускоренного производства горячей воды для контура ГВС;
- герметичная камера сгорания, соответствующая типу "С" или "В" в зависимости от помещения, в котором установлен котел, и конфигурации системы отвода газовых дымов и забора воздуха горения, предусмотренной при монтаже;
- микропроцессорная плата управления и контроля, которая не только эффективно управляет отоплением и ГВС, но и обеспечивает возможность подключения к комнатным термостатам или пульту дистанционного управления (через протокол Open Therm) и датчику наружной температуры. В последнем случае температура в котле изменяется в зависимости от наружной температуры в соответствии с заданной климатической кривой, обеспечивая значительную экономию энергоносителей.

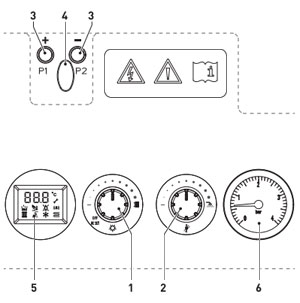

Панель управления котла Sime GO BF
Компоненты панели управления котла Sime GO BF
- Многофункциональная ручка-регулятор системы отопления.
- Многофункциональная ручка-регулятор ГВС.
- Рабочие кнопки.
- Рабочий разъем.
- Дисплей.
- Манометр.

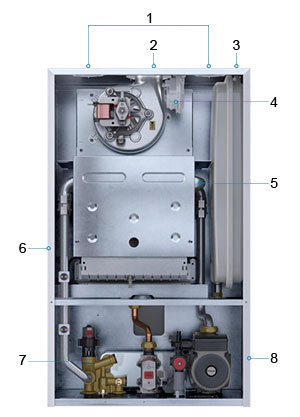

Конструкция котла Sime GO BF
Компоненты котла Sime GO BF
- Подключение забора воздуха справа или слева.
- Высокая безопасность благодаря контролю давления вентилятора дымоудаления.
- Внешняя подкачка давления воздуха в расширительном баке.
- Прессостат давления воздуха.
- Медный высокоэффективный теплообменник.
- Фронтальный доступ.
- Латунная гидравлическая группа.
- Облицовка высокой жесткости.
Особенности котлов Sime GO BF
- функция защиты от замерзания ГВС, активируемая автоматически, если температура, определяемая датчиком ГВС, опускается ниже 4°C. Циркуляционный насос и горелка запускаются. При достижении температуры 35°C горелка выключается, а циркуляционный насос остается в режиме функционирования в течение около 150 с (последующая циркуляция), после чего функция защиты от замерзания блокируется;
- функция защиты от замерзания системы отопления, активируемая автоматически на двух уровнях:
- если температура, определяемая датчиком на нагнетании, опускается ниже 7°C, запускается только циркуляционный насос. При достижении температуры 10°C горелка выключается,
- если температура вместо повышения опускается ниже 5°C и горелка включается. При достижении температуры 42°C горелка выключается, а циркуляционный насос остается в режиме функционирования в течение около 150 с (последующая циркуляция), после чего функция защиты от замерзания блокируется;
- функция защиты от блокировки насоса и переключательного клапана, которая включается автоматически через каждые 24 часа простоя котла;
- функция "Трубочист", которую можно включить на 15 минут для измерения параметров и КПД сгорания и проверки давления газа на сопла;
- отображение на дисплее рабочих параметров и данных самодиагностики с кодом ошибки в случае неисправности/поломки, что значительно облегчает ремонт и восстановление рабочих условий аппарата.
Технические характеристики котлов Sime GO BF
| Технические характеристики |
Sime GO BF 18 |
Sime GO BF 25 |
Sime GO BF 30 |
| Основные характеристики |
| Топливо |
G20-G30/G31 |
G20-G30/G31 |
G20-G30/G31 |
| Категория |
II2H3+ |
II2H3+ |
II2H3+ |
| Класс NOx |
3 (<150 мг/кВтч) |
3 (<150 мг/кВтч) |
3 (<150 мг/кВтч) |
| Номинальная полезная санитарный мощность, кВт |
19,0 |
23,5 |
26,2 |
| Эксплуатационные показатели в режиме отопления |
| Номинальная тепловая нагрузка, kW |
20,5 |
25,5 |
28,5 |
| Минимальная тепловая нагрузка (G20-G30/G31), kW |
5,5-6,0 |
9,2-9,2 |
10,5-10,5 |
| Номинальная полезная тепловая мощность (80-60°C), kW |
19,0 |
23,5 |
26,2 |
| Минимальная полезная тепловая мощность (80-60°C) (G20-G30/G31), kW |
4,5-4,9 |
7,6-7,6 |
8,7-8,7 |
| КПД |
| Максимальный КПД (80-60°C), % |
92,6 |
92,0 |
92,0 |
| Минимальный КПД (80-60°C), % |
82,3 |
83,1 |
83,3 |
| КПД при 30 % нагрузки (50-37°C), % |
89,4 |
89,7 |
89,6 |
| Потери при остановке при 50°C, W |
79 |
79 |
81 |
| Эксплуатационные показатели в режиме ГВС |
| Номинальная тепловая нагрузка, kW |
20,5 |
25,5 |
28,5 |
| Минимальная тепловая нагрузка (G20-G30/G31), kW |
5,5-6,0 |
9,2-9,2 |
10,5-10,5 |
| Удельный расход ГВС ΔT 30°C (EN 13203), l/min |
8,9 |
10,6 |
12,2 |
| Постоянный расход ГВС (ΔT 25°C / ΔT 35°C), l/min |
10,9 / 7,8 |
13,1 / 9,3 |
15,0 / 10,5 |
| Минимальный расход ГВС, l/min |
2,2 |
2,2 |
2,2 |
| Максимальное / минимальное давление, бар |
7 / 0,4 |
7 / 0,4 |
7 / 0,4 |
| Максимальное / минимальное давление, кПа |
700 / 40 |
700 / 40 |
700 / 40 |
| Электрические характеристики |
| Напряжение электропитания, V |
230 |
230 |
230 |
| Частота, Hz |
50 |
50 |
50 |
| Потребляемая мощность, W |
110 |
110 |
120 |
| Класс электрической защиты, IP |
X5D |
X5D |
X5D |
| Характеристики сгорания |
| Температура дымовых газов при макс. / мин. тепловой нагрузке (80-60°C), °C |
119,3 / 90,2 |
153,8 / 116,3 |
159,0 / 117,2 |
| Макс. / мин. массовый расход дымовых газов, g/s |
13,8 / 13,4 |
16,9 / 17,2 |
18,9 / 20,6 |
| CO2 при макс. / мин. нагрузке (G20) с раздельными трубопроводами для отвода дыма и забора воздуха (*), % |
6,2 / 1,6 |
6,3 / 2,1 |
6,3 / 2,0 |
| CO2 на макс. / мин. расход (G30/G31) c раздельными дымоходами (*), % |
6,7 / 1,8 |
7,3 / 2,3 |
7,6 / 2,5 |
| CO2 на макс. / мин. расход (G20) c концентрическими дымоходами (**), % |
5,8 / 1,5 |
6,2 / 2,0 |
6,3 / 2,0 |
| CO2 на макс. / мин. расход (G30/G31) c концентрическими дымоходами (**), % |
6,5 / 1,8 |
7,4 / 2,3 |
7,7 / 2,4 |
| Замеренный Nox, мг/кВт ч |
109 |
123 |
122 |
| Сопла - газ |
| Количество сопел, шт |
11 |
11 |
12 |
| Диаметр сопел (G20-G30/G31), мм |
1,13-0,70 |
1,30-0,80 |
1,30-0,80 |
| Расход газа при макс. / мин. нагрузке (G20), m3/h |
2,17 / 0,58 |
2,70 / 0,97 |
3,02 / 1,11 |
| Расход газа при макс. / мин. нагрузке (G30), kg/h |
1,62 / 0,47 |
2,01 / 0,72 |
2,25 / 0,82 |
| Расход газа при макс. / мин. нагрузке (G31), kg/h |
1,59 / 0,46 |
1,98 / 0,71 |
2,21 / 0,81 |
| Давление подачи газа (G20/G30/G31), мбар |
20 / 28-30 / 37 |
20 / 28-30 / 37 |
20 / 28-30 / 37 |
| Давление подачи газа (G20/G30/G31), кПа |
2 / 2,8-3 / 3,7 |
2 / 2,8-3 / 3,7 |
2 / 2,8-3 / 3,7 |
| Показатели температуры / давления |
| Максимальная рабочая температура, °C |
85 |
85 |
85 |
| Диапазон регулирования температуры в режиме отопления, °C |
20 ÷ 80 |
20 ÷ 80 |
20 ÷ 80 |
| Диапазон регулирования температуры в режиме ГВС, °C |
37 ÷ 60 |
37 ÷ 60 |
37 ÷ 60 |
| Максимальное рабочее давление, бар |
3 |
3 |
3 |
| Максимальное рабочее давление, кПа |
300 |
300 |
300 |
| Объем котловой воды, l |
3,05 |
3,05 |
3,05 |
| Вес |
| Вес, кг |
28,0 |
28,0 |
28,5 |
* С минимальной длиной дымохода.
** С максимальной длиной дымохода.
Размеры котлов Sime GO BF
| Модель Sime GO BF |
L, мм |
P, мм |
H, мм |
| Sime GO BF 18 |
420 |
255 |
700 |
| Sime GO BF 25 |
420 |
255 |
700 |
| Sime GO BF 30 |
420 |
255 |
700 |

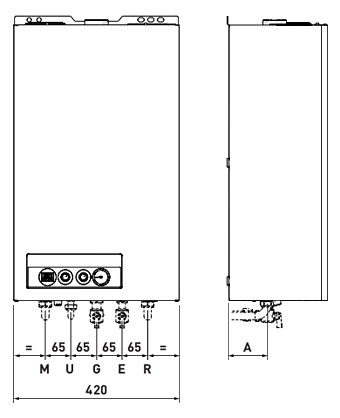

Подключения котлов Sime GO BF
| Соединения R CH |
Подключение |
Диаметр |
| M |
Подающая линия отопления |
3/4" |
| U |
Выход воды для ГВС |
1/2" |
| G |
Подача газа |
3/4" |
| E |
Вход воды для ГВС |
1/2" |
| R |
Обратная линия отопления |
3/4" |
| |
А, мм |
101 |
Устройства контроля и безопасности котла Sime GO BF
Котлы Sime GO BF оборудованы следующими устройствами контроля и безопасности:
- предохранительный термостат 100°C,
- предохранительный клапан 3 бар,
- реле давления воды в контуре отопления,
- датчик на нагнетании отопления,
- датчик ГВС,
- реле давления воздуха.
Инструкции и документация котла Sime GO BF
 Сертификат соответствия №0183813 (*.pdf 4,94 Mb)
Инструкция по установке и эксплуатации котла Sime GO BF (*.pdf 12,6 Mb)
Буклет для котла Sime GO BF (*.pdf 672 Kb)
Технические характеристики котла Sime GO BF (*.pdf 418 Kb) |
