Настенные двухконтурные газовые котлы Sime серии Metropolis DGT
Двухконтурный настенный газовый котёл METROPOLIS DGT - это технологически усовершенствованный METROPOLIS. Может работать как на природном, так и на сжиженном газе. Есть модели с открытой камерой сгорания - OF (дымоходные) и с закрытой - BF ("турбо").
METROPOLIS DGT - это газовые котлы Sime (Симе) с надувной горелкой для отопления и производства ГВС, выполнены согласно требованиям многоквартирных жилых зданий, учитывая правила современного проектирования и строительства. Это оборудование, соответствует Европейским директивам 90/396/CEE, 2004/108/CE, 2006/95/CE и 92/42/CEE. Может работать на природном газе (G20) или сжиженном газе (G30-G31).
Модельный ряд котлов включает три модели:
- METROPOLIS DGT 25 OF с электронным включением и модуляцией, открытая камера горения, натуральная тяга.
- METROPOLIS DGT 25-30 BF с электронным включением и модуляцией, герметичная камера горения, форсированная тяга.
Небольшие размеры, но высокая работоспособность
Благодаря своему небольшому размеру Metropolis DGT - компактный настенный котел - является отличным решением проблемы тесных помещений. Использование этого котла особенно удобно в квартирных новых постройках, где место для установки котла ограничено или, как минимум, должно быть задействовано наилучшим образом. Элегантный дизайн, простота использования, широкая гамма моделей и высокие технические характеристики позволяют удовлетворить потребность в отоплении и в горячей воде, гарантируя наилучшее качество марки Sime. Metropolis DGT соотвествует Директиве по газу CEE 90/396, электромагнитной совместимости 2004/108/CE, низкому напряжению 2006/95/CE и К.П.Д. CEE 92/42.
Функциональный и технологичный
Панель управления котла METROPOLIS DGT воплощает в себе удобство и функциональность. SIME использовала технологию емкостного сопротивления, что позволило применить сенсорные кнопки. Такое решение привело к отсутствию механических кнопок, что обеспечивает долговечность в эксплуатации, а также более высокий класс электрозащиты (IPX5D). Простое, интуитивно понятное управление делают эксплуатацию котла удобной, а ЖК дисплей и светодиоды визуально показывают информацию о текущих рабочих параметрах котла и его возможных неисправностях.

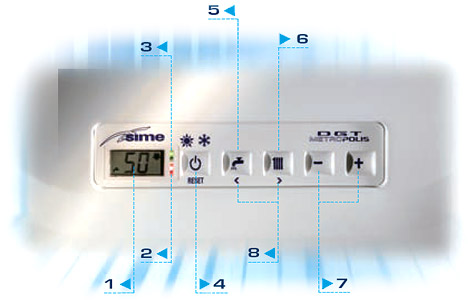

Компоненты панели управления
- ЖК дисплей.
- Красная ламп.: сигнал о неисправности.
- Зеленая ламп.: сигнал о нажатии кнопки.
- Кнопка выбора режима работы котла: вкл./выкл., зима, лето и сброс.
- Кнопка настройки системы ГВС.
- Кнопка настройки системы отопления.
- Кнопки изменения параметров.
- Кнопки выбора строки параметров для настройки.
Особенности котла METROPOLIS DGT
- Битермический медный теплообменник.
- Функция защиты от замерзания.
- Возможность подключения хронотермостата и блока дистанционного управления котлом.
- В котле предусмотрено присоединения внешнего температурного датчика, который поставляется по запросу, датчик может самостоятельно регулировать значение температуры подачи котла в зависимости от внешней температуры.
- Контур системы отопления в котлах METROPOLIS DGT защищен от низкого давления воды с помощью реле давления (0,6 бар), а не датчика расхода воды.
- Нагрев воды для системы ГВС включается по датчику расхода водопроводной воды и регулируется отдельным датчиком температуры контура системы ГВС.
- Появилась новая опция у навесного котла METROPOLIS: возможность подключения бойлера системы ГВС, нагреваемого от солнечных коллекторов. Горячая вода из бойлера поступает в котел (на контур ГВС) и если солнечной энергии недостаточно, то котел догревает воду до заданной температуры. Управление нагревом воды от солнечных панелей осуществляется электронной платой котла.
Технические характеристики котлов Sime серии Metropolis DGT
Характеристики |
Sime Metropolis DGT 25 OF |
Sime Metropolis DGT 25 BF |
Sime Metropolis DGT 30 BF |
Номинальная тепловая мощность, кВт (кКал/ч) |
23,8 (19.600) |
23,7 (20.400) |
28,0 (24.000) |
Минимальная тепловая мощность, кВт (кКал/ч) |
8,5 (7.300) |
7,5 (6.450) |
9,0 (7.750) |
Номинальный расход тепла, кВт
|
25,0 |
25,5 |
30,0 |
КПД при номинальной мощности, %
|
91,3 |
93,0 |
93,3 |
КПД при 30% номинальной мощности, %
|
89,9 |
92,0 |
92,0 |
Энергетический КПД, (CE 92/42) |
★ ★ |
★ ★★ |
★ ★★ |
Объем воды, л
|
1,0 |
1,0 |
1,0 |
Макс. давление воды в системе, бар
|
3 |
3 |
3 |
Потребление электроэнергии, Вт
|
85 |
110 |
115 |
Класс электрозащиты, IP |
X4D |
X4D |
X4D |
Расширительный бак, объем/давление, л/бар |
6/1,2 |
6/1,2 |
6/1,2 |
Производительность ГВС при Δt 25°C, л/мин |
10,9 |
11,3 |
13,0 |
Производительность ГВС при Δt 30°C, л/мин |
10,9 |
11,3 |
13,4 |
Минимальная подача воды, л/мин |
2,0 |
2,0 |
2,0 |
Мин./макс. давление в контуре ГВС, бар
|
0,2/7 |
0,2/7 |
0,2/7 |
Температура в контуре отопления, °C |
40÷80 |
40÷80 |
40÷80 |
Температура в контуре ГВС, °C |
30÷60 |
30÷60 |
30÷60 |
Макс. прямолинейная длина горизонт. коакс. трубы ø 60/100, м |
- |
3,5 |
3,0 |
Макс. прямолинейная длина горизонт. коакс. трубы ø 80/125, м
|
- |
6 |
6 |
Макс. горизонт. длина разделит. труб, м
|
- |
15+15 |
12+12 |
Вес, кг
|
26 |
30 |
31 |

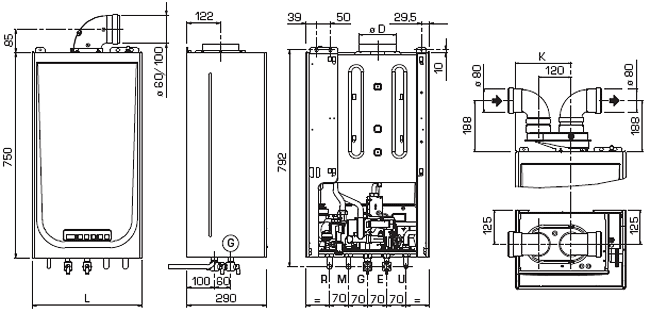

Размеры и гидравлические подсоединения котлов Sime Metropolis DGT
Размеры котлов Sime Metropolis DGT
Модель |
L, мм |
K, мм |
D, мм |
Sime Metropolis DGT 25 OF |
450 |
- |
130 |
Sime Metropolis DGT 25 BF |
400 |
203 |
- |
Sime Metropolis DGT 30 BF |
450 |
221 |
- |
Гидравлические подключения котлов Sime Metropolis DGT
Подключения |
Соединение |
M - подача отопления |
3/4" |
R - обратка отопления |
3/4" |
G - газовое подключение |
3/4" |
E - вход холодной воды |
1/2" |
U - выход горячей воды |
1/2" |
Технические особенности котлов Sime Metropolis DGT
Технические особенности |
Sime Metropolis DGT OF |
Sime Metropolis DGT BF |
Насос с отделением воздуха |
|
|
Электрический клапан двойного закрытия, который в случае отсутствия пламени останавливает подачу газа |
|
|
Дифференциальное реле давления отвечает за правильность работы системы аспирации и вывода |
|
|
Предохранительный клапан 3 Бар |
|
|
Автоматический By-pass на контуре отопления |
|
|
Функция автоматической очистки дымохода упрощает операции анализа выбросов |
|
|
Предупреждение о нехватке воды |
|
|
Прибор безопасности дыма с сигнальной лампочкой |
|
|
Инструкция по установке и эксплуатации котла SIME серии Metropolis DGT (*.pdf 1,32 Mb)
Перечень и описание запчастей для котла SIME серии Metropolis DGT (*.rar 435 Kb) |
